Aktion Wärmepumpe Gecko In.Temp Mini 3KW

Ist meine Steuerung mit der Wärmepumpe in.temp kompatibel?

Die Gecko Wärmepumpenserie in.temp funktioniert nur mit Geckos in.ye- und in.yt-Steuerungssystemen, die mit einer RS-485-Schnittstelle ausgestattet sind oder einer neueren Generation der "V3" Serie (hier ist ein zusätzlicher RS-485 Chip erforderlich) und nur mit den Dispalys in.K500, in.K800, in.K1000 oder der App des  in.touch 2 Wifi Moduls. Die In.Temp Mini erfordert Software-Code 61 Version 54 oder höher.

Sie können auf dem Etikett Ihrer Steuerung sehen ob Ihre Steuerung kompatibel ist:

achten Sie auf die "Options"

Die YE Steuerung ist kompatibel wenn die "485-V2" mit in den Options steht

oder es sich um die neuere Version der YE Steuerung mit der Bezeichnung "V3" handelt, dann wird aber noch das zusätzliche "Gecko RS-485 Extension Board" benötigt.

Bitte kontaktieren Sie uns bevor Sie bestellen, damit wir die kompatibilität zu Ihrem System feststellen können.

Technische Informationen und Montageanleitung >Download<

Einbau nur durch qualifiziertes Personal!!!

Box-Inhalt - CE-Modell

• In.Temp Mini
• Zubehörsatz, einschließlich Gummifüßen und Anschlüssen für 1,5-Zoll-Rohre
• 600AB0257 Kommunikationskabel für Wärmepumpe 5 Meter (16 Fuß) - vorinstalliert
• 600DA0305 Stromkabel für Wärmepumpe Euro 18/3 AWG 5 Meter (16 Fuß) - vorinstalliert

Optional / separat erhältlich

• 600AB0258 Kommunikationskabel für Wärmepumpe 10 Meter (33 Fuß)
• 600DA0306 Stromkabel für Wärmepumpe Euro 18/3 AWG 10 Meter (33 Fuß)
• 9920-201308 Zusatzchip Option für in.ye-V3 Steuerungssysteme / ASSY PCB EXT-COM-RS485

Einfache Montage > Das Netzkabel und das Datenkabel werden einfach in der Gecko Steuerung Ihres Pools direkt über Steckkontakte angeschlossen. (Plug & Play) Dann muss nur noch die Verrohrung hergestellt werden und mit dem ByPass an Ihrem Pool verbunden werden. Die meisten Pools von Perfect Spa verfügen über einen ByPass, sollte keiner vorhanden sein muss dieser noch hergestellt werden. Material für die Verrohrung ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

Montageanleitung >Download<

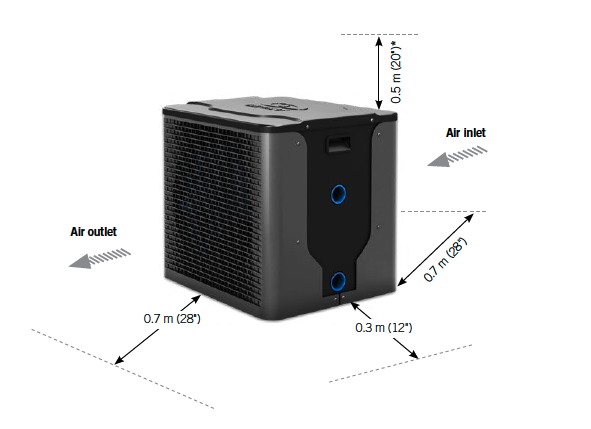

Platzanforderung:

Einbau nur durch qualifiziertes Personal!!!

Umweltbewertungen

• CE-Modelle 3.0kW
  • Betriebstemperatur: 0°C bis 43°C (32°F bis 109°F)
  • Wasserbeständigkeit: IPX4

Mechanisch

• CE-Modelle 3.0kW
  • Kompressor: Rotationskompressor (GREE)
  • Druck: Min: 2,1 MPa (304,58 psi); Max: 4,4 MPa (638,17 psi)
  • Kältemittel: R32/180g (6,35oz)
  • Gewicht: Netto: 21,5 kg (47,4 lbs); Brutto: 23 kg (50,71 lbs)
  • Kartongröße: 458 x 450 x 410 mm; 18,3 x 17,72 x 16,14 in
  • Nennfluss: 1,2 m³/h (5,28 GPM)
  • Bester Effizienzfluss: 2,27 m³/h (10 GPM)
  • Durchflussanzeige: Durchflussschalter
  • Geräuschpegel in 1 m: 51,2 dB(A)

Elektrisch

• CE-Modelle 3.0kW
  • Eingangsspannung: 220 V ~ 240 V, 50 Hz
  • Max. Leistungsaufnahme: 0,93 kW
  • Nennstrom: 4,21 A
  • Kommunikationsversorgung: 10-12 Vdc, 80mA

Leistung

• CE-Modelle 3.0kW
  • Heizleistung²: 3,032 kW
  • Leistungsaufnahme: 0,687 kW
  • COP: 4,41
  • Heizleistung³: 1,945 kW
  • Leistungsaufnahme: 0,628 kW
  • COP: 3,10

Anmerkungen:

1. Die angegebenen Nennstromwerte basieren auf den maximalen Betriebsbedingungen.
2. Heizleistung und COP wurden unter Bedingungen von 26°C Lufttemperatur und 26°C Wassertemperatur gemessen.
3. Heizleistung und COP wurden unter Bedingungen von 15°C Lufttemperatur und 26°C Wassertemperatur gemessen.

Dieses Modul nur mit lizenzierten Gecko Produkten verwenden. Die Nutzung in Verbindung mit einem anderen Gerät ist nicht ratsam, da es hierbei zu Beschädigungen an dem Gerät kommen kann. Eine nicht Sachgemäße Nutzung führt zum erlöschen der Gewährleistung.

Die Wärmepumpe sollte NICHT an einem luftdichten Ort oder in einem engen Raum wie einem Keller oder einer Garage installiert werden. Die Wärmepumpe erfordert eine gute Belüftung. Es entlädt beim Heizen kalte Luft und beim Abkühlen heiße Luft. Die Effizienz hängt von der Fähigkeit ab, Luft mit normaler Umgebungstemperatur abzusaugen und die kalte oder heiße Luft weit vom Gerät abzulassen. Es wird empfohlen, die Wärmepumpe nicht in der Nähe anderer Haushaltsgeräte zu installieren, um elektromagnetische Störungen zu vermeiden.
